Siebdruck für Elektronik

Aufbau funktionaler Schichten mit einem bewährten Prozess

Beim Siebdruck werden funktionelle Tinten mit Präzision auf flexible und starre Substrate aufgebracht. Er wird häufig verwendet, um gedruckte Elektronik in großem Maßstab herzustellen: Leiter, Widerstände und Dielektrika für Heizungen, Sensoren und Schnittstellen. Auf dieser Seite werden die Verfahren, Materialien und Qualitätskontrollen erläutert, auf die sich Ingenieure verlassen.

Screen printing

Was ist Siebdruck?

Der Siebdruck ist ein Schablonenverfahren: Ein Rakel drückt Farbe durch offene Bereiche eines Gewebes, um ein Muster zu übertragen. In der gedruckten Elektronik verwenden wir leitfähige, resistive und dielektrische Tinten, um funktionale Schichten aufzubauen. Die Registrierung und die Ausrichtung der Schablone stellen sicher, dass jede Schicht eine gleichmäßige Leistung erbringt.

Materialien und Substrate

Substrate: PET (oft hitzestabilisiert), PC, TPU, PMMA.
Tinten: Silber- und Kohlenstoffleiter; Widerstandspasten; dielektrische und schützende Schichten.
Post-print: Trocknen oder Aushärten, dann Laminieren oder Verarbeiten je nach Bedarf.

Qualität und Tests

Jede Platte wird auf Ausrichtung, Kontinuität und Haftung geprüft. Bei funktionalen Drucken messen wir den Leiterbahnwiderstand im Vergleich zu den Vorgaben auf Prozessebene (pro Panel) und auf Produktebene (am Ende der Linie). Dies unterstützt die Rückverfolgbarkeit und eine stabile elektrische Leistung.

Durchsatz und Skalierung

Der Siebdruck unterstützt die Produktion mit hohem Durchsatz auf automatisierten Linien mit kurzen Zykluszeiten und paneelartiger Handhabung. Er eignet sich für mittlere bis hohe Auflagen, bei denen einheitliche Schichten und wiederholbare Geometrien wichtig sind.

Wann Sie es verwenden sollten

  • Gedruckte Heizelemente
    Gleichmäßige Widerstandsmuster auf Folien.

  • Sensoren und Schnittstellen
    Leiterbahnen und Kontaktflächen auf PET, TPU oder PC.

  • HMI Schichten
    Grafik plus Funktionsstapel in einem Prozess.

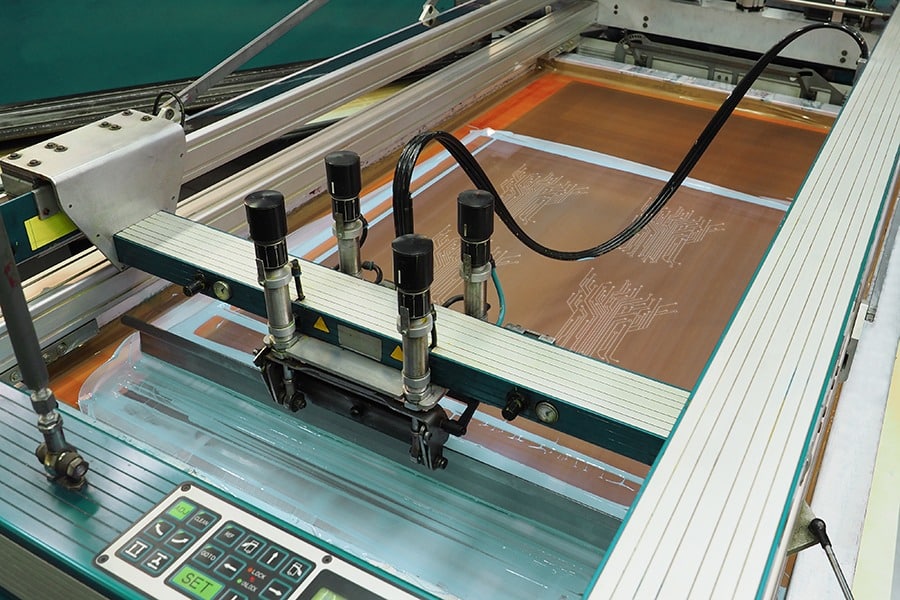

Siebdruckmaschine

Eine Kurzanleitung für den Siebdruck:

Wie funktioniert er genau?

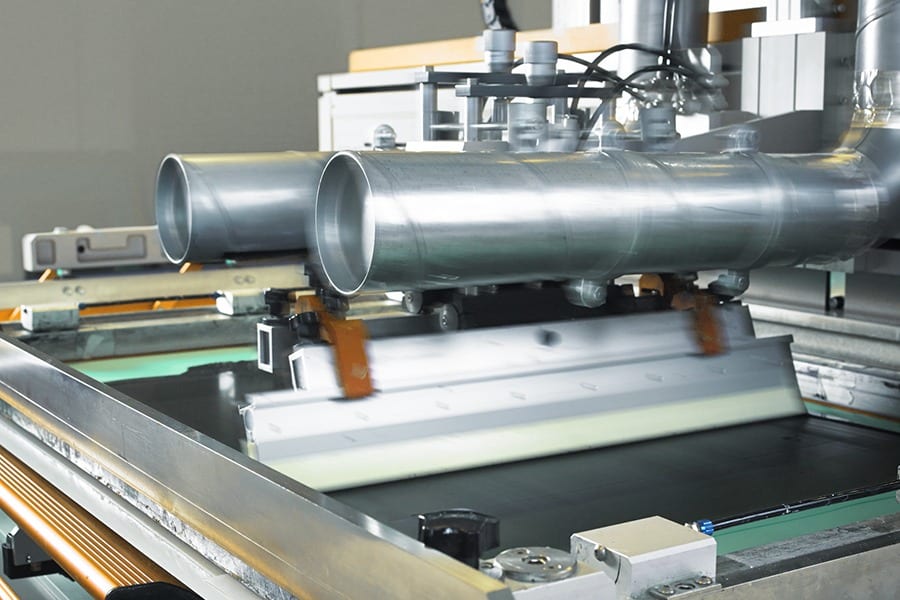

Rakel zum Auftragen von leitfähiger Farbe während eines Siebdrucks.

Leitende Spuren auf einer PET-Platte nach dem Aushärten.

Eine Hand hält eine flexible Folie mit gedruckter Elektronik.

Siebdruckpresse in einer Produktionslinie für Elektronik.

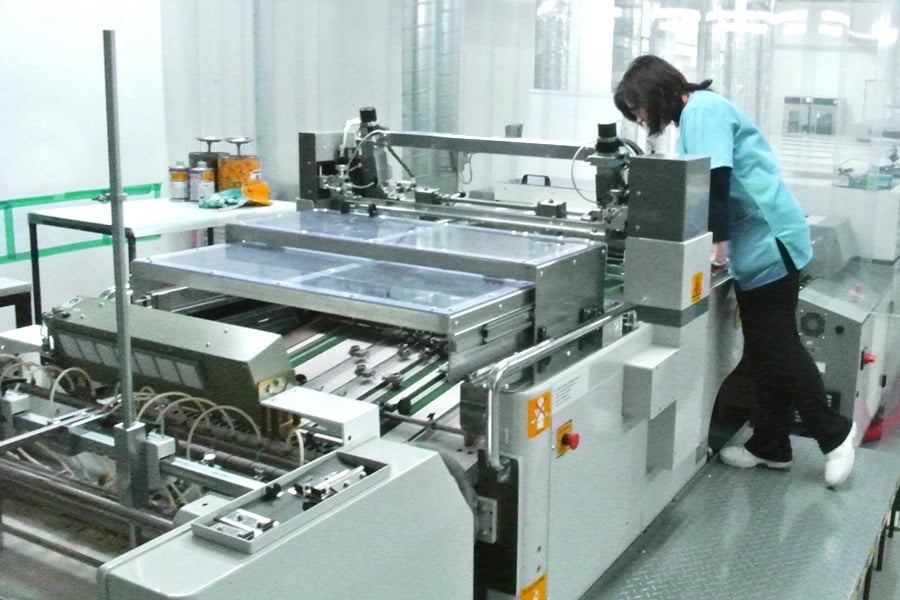

Bediener, der eine Siebdruckmaschine für eine Elektronikplatte bedient.

Gestanzte Folie mit gedruckten Schaltkreisen, die für die Montage verkleidet sind.

Schlussbemerkung

Der Siebdruck bietet einen robusten, kosteneffizienten Weg zu funktionalen Drucken mit wiederholbarer Qualität. Wenn Sie ein Heizelement, einen Sensor oder eine Schnittstelle skalieren, bietet er die Registrierung, die Materialbreite und die Inline-Kontrollen, die Produktionsteams erwarten.
