Flexible PTC-Heizelemente

Integrierte, selbstregulierende Heizung auf dünnen, flexiblen Folien

Gedruckte PTC-Heizelemente liefern gleichmäßige, kontrollierbare Wärme mit eingebauter Sicherheit. Die selbstbegrenzenden Tinten laufen schnell auf einen Sollwert zu und stabilisieren sich dann. Dadurch werden Hotspots reduziert und die Treiberelektronik wird im Vergleich zu Draht- oder Folienelementen vereinfacht.

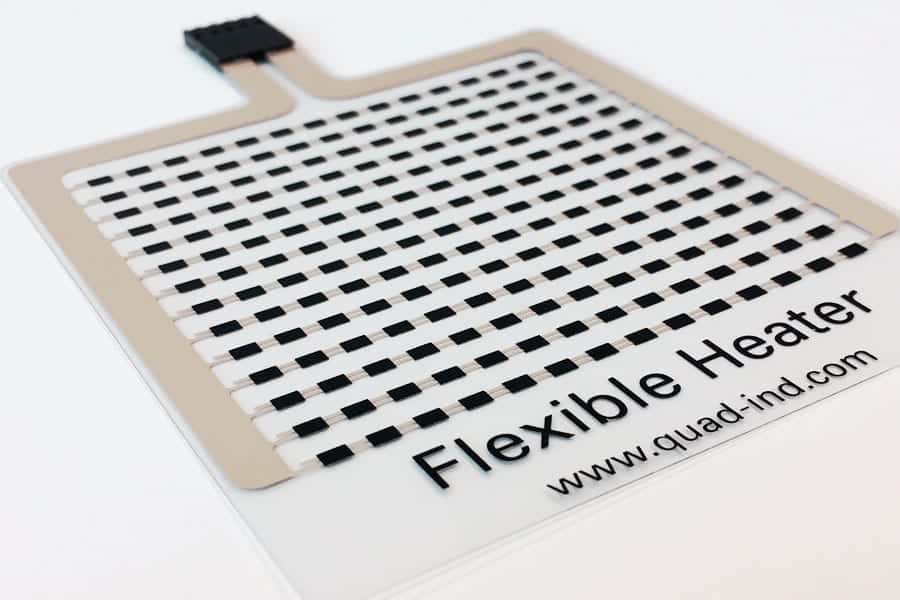

Flexible heater

Was ist eine Folienheizung?

Ein Folienheizelement ist ein siebgedrucktes Widerstandsmuster auf einem flexiblen Substrat (typischerweise PET, TPU, PC oder PI). Leitende Stromschienen versorgen das Element, und schützende/dielektrische Schichten vervollständigen den Stapel. Bei den PTC-Versionen (positiver Temperaturkoeffizient) erhöht sich der Widerstand der Widerstandsschicht mit steigender Temperatur, wodurch ein selbstregulierender Effekt entsteht.

Typische Anwendungen

  • Entfrosten und Enteisen: Spiegel, Kameras und transparente Abdeckungen.
  • Anti-Kondensation: Gehäuse, Optik und Displays.
  • Patienten- und Produkterwärmung: medizinische Oberflächen, Verpackung und Logistik.

Was wir entwickeln

  • Heizungslayout
    Ziel-Wattdichte und Gleichmäßigkeit, Sammelschienengeometrie, Zonen und Sperrungen.

  • Sollwertstrategie
    PTC-Tintenauswahl und -musterung, um das beabsichtigte Temperaturband zu erreichen und zu halten.

  • Steuerung & Sensorik
    Optionen für NTC/RTD-Integration oder Controller-Eingang; Übertemperaturstrategien.

  • Veredelung
    Kaschierung, Kantenschutz und Schwanzfräsen; Anti-Beschlag/Anti-Kratz-Beschichtungen, wo erforderlich.

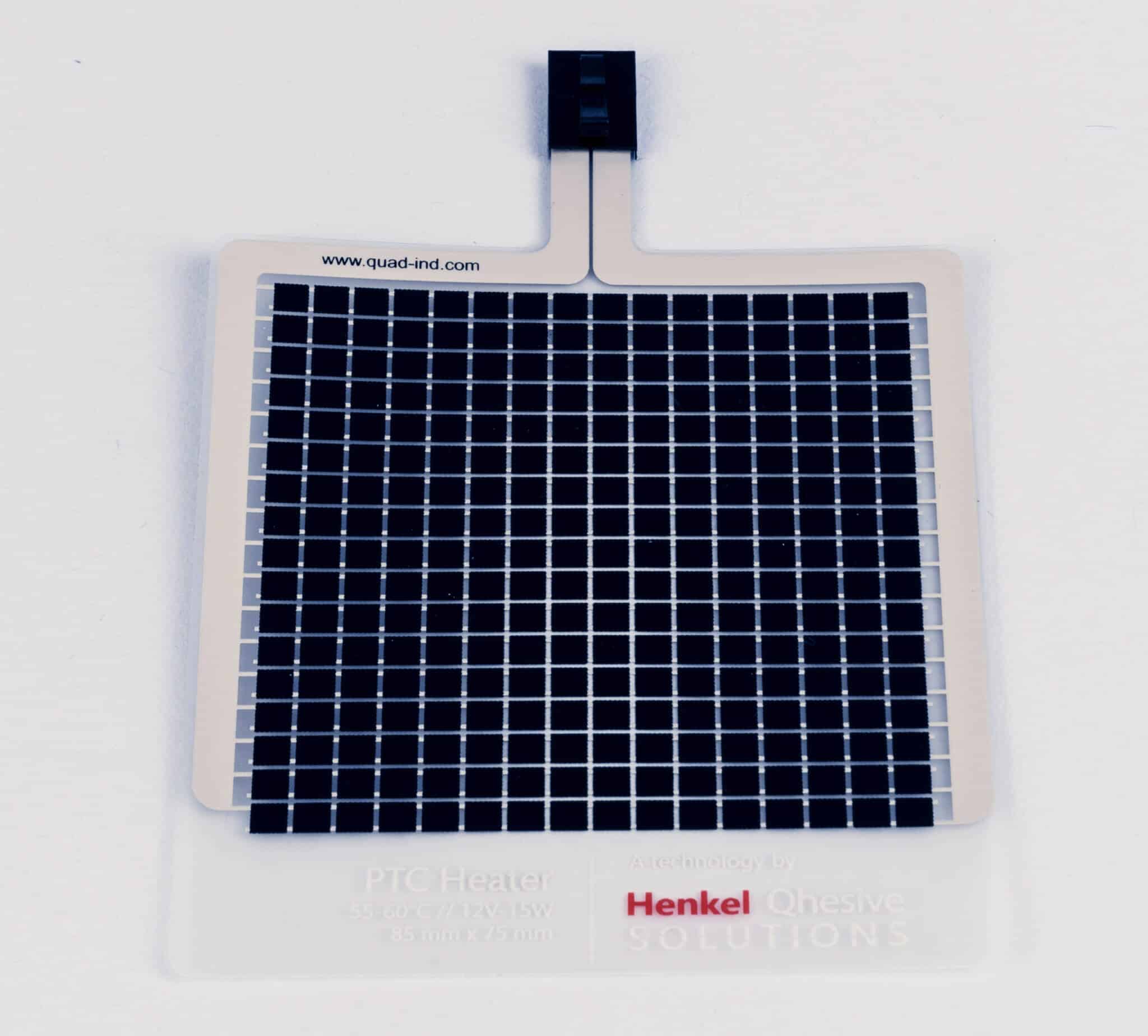

PTC-Heizelement Henkel

Materialien und Verfahren

  • Substrate: PET und TPU für flexible Laminate; PI für höhere Temperaturen; PC, wenn Steifigkeit erforderlich ist

  • Tinten: Silber- oder Kohlenstoffleiter; Widerstands- und PTC-Heizelemente; dielektrische und Schutzschichten

  • Verfahren: Siebdruck, Trocknung/Härtung, Laminierung und Stanzung; optionale Oberflächenbehandlungen und Beschichtungen

  • Anschlussmöglichkeiten: FPC/Flex tails, ZIF, Crimp oder Pigtail; Klebstoffauswahl für Glas, Kunststoff oder Metall

Integration und Montage

Wir passen den Heizungsstapel an Ihr Gehäuse oder Ihre Verglasung an: Klebstoffe und Laminate, Auswahl der Stecker und Verlegung der Anschlüsse sowie Richtlinien für die Verklebung von Kunststoffen, Metallen und Glas. Wo Optik eine Rolle spielt, planen wir freie Bereiche und Abdeckungen, damit Sichtbarkeit und Heizleistung nebeneinander bestehen. Dadurch bleibt die Lösung dünn und anpassungsfähig, ohne dass eine starre Leiterplatte hinzugefügt wird.

Warum Quad Industries?

Vom Prototyp zum Band

Teilen Sie uns eine Skizze, einen Zieltemperaturbereich, Oberflächenbeschränkungen oder Details zur Verglasung mit. Wir entwerfen das Muster des Heizgeräts, vereinbaren die Schnittstellen und die Endbearbeitung, validieren die Heizung und die Haltbarkeit und gehen mit vorhersehbaren Vorlaufzeiten in Serie.

Validierung und Zuverlässigkeit

Wir prüfen die thermische Gleichmäßigkeit, das Rampenverhalten und das Hot-Spot-Risiko, führen Temperaturwechsel- und Kondensations-/Beschlagstests für die vorgesehene Umgebung durch und dokumentieren die Leistung für eine reproduzierbare Fertigung.

Standards & Qualität

Wir arbeiten nach ISO 9001, ISO 13485 und ISO 14001 mit vollständiger Rückverfolgbarkeit der Chargen. Fertigung: Europäische Basis, mit Produktionslinien in der Slowakei und in Indien, um kosteneffiziente Volumen und belastbare Vorlaufzeiten zu unterstützen.

Warum OEMs Quad Industries wählen

  • nachweisliche Erfolgsbilanz als vertrauenswürdiger Lieferant

  • Co-Entwicklung vom frühen Konzept bis zur validierten Produktion

  • agile und robuste Prozesse für eine vorhersehbare Skalierung

  • Unterstützung bei der Dokumentation und den Qualitätsanforderungen für regulierte Märkte

  • Ausrichtung an Nachhaltigkeitszielen und Corporate Governance Standards

Sind Sie bereit, gemeinsam voranzukommen?

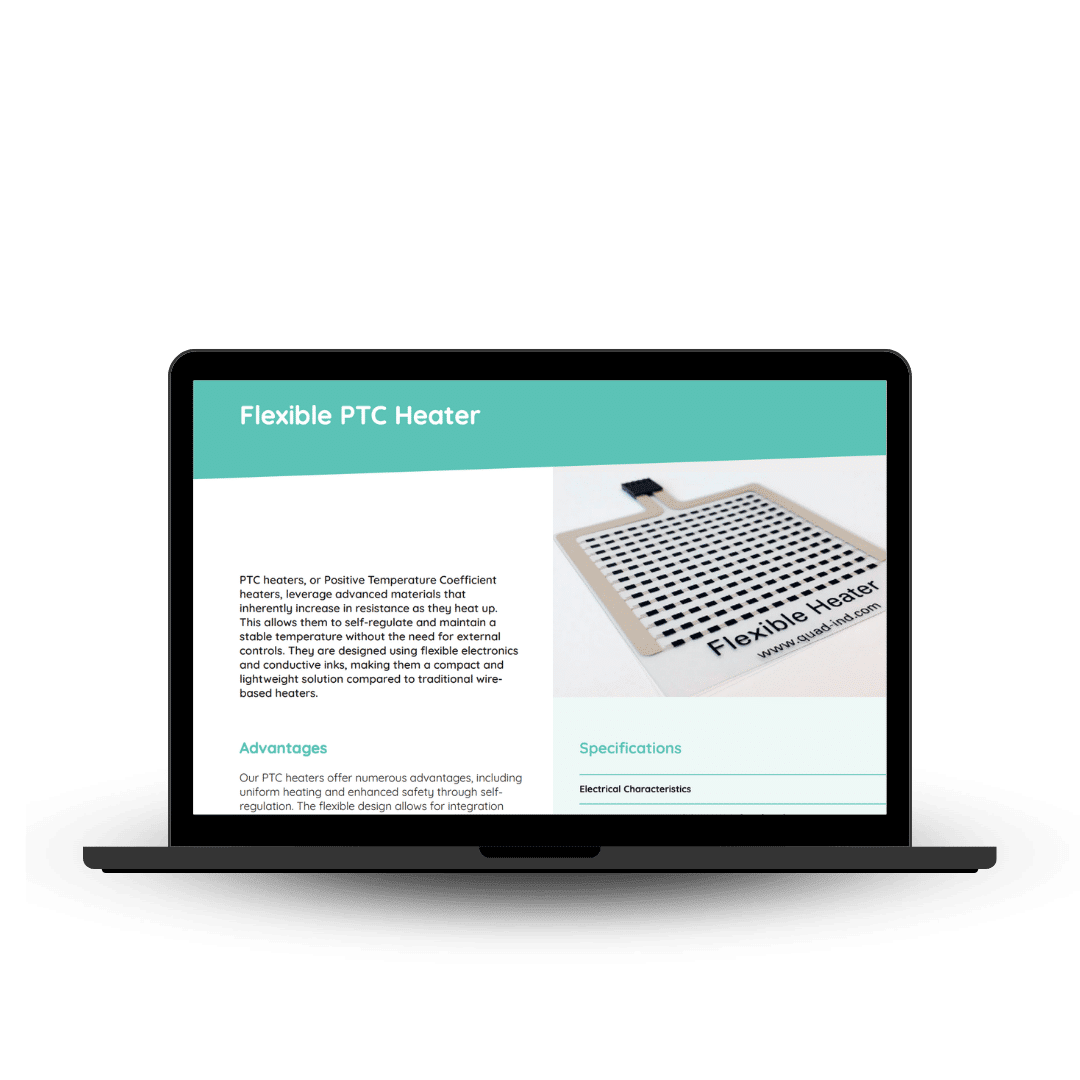

Datenblatt PTC-Heizelemente herunterladen

PTC-Heizelemente: dünne, sichere und gleichmäßige Beheizung für moderne Produkte.

Erfahren Sie mehr:

  • Zentrale Vorteile

  • Wichtige Anwendungsbereiche

  • Spezifikationen & Integrationsmöglichkeiten

Deshalb ergänzen wir uns so gut

Co-Creation & Beratung

Co-Creation prägt unsere Arbeitsweise. Wir hinterfragen Annahmen, stellen die richtigen Fragen und teilen Erkenntnisse aus früheren Projekten. So helfen wir unseren Kunden, typische Fallstricke zu vermeiden.

F&E

Bei F&E bei Quad geht es darum, zu erforschen, was möglich ist, bevor wir uns auf das festlegen, was gebaut werden kann. Durch angewandte Forschung, Materialtests und die Teilnahme an Innovationsprogrammen vertiefen wir unser Verständnis für neue Technologien und aufkommende Anwendungen.

Dieses Wissen fließt in künftige Projekte ein und hilft den Kunden, frühzeitig fundierte Entscheidungen zu treffen.

Engineering

Beim Engineering werden Ideen in konkrete Entwürfe umgesetzt. Unsere Ingenieure definieren Architekturen, Layouts und technische Details, die Funktionalität, Leistung und Machbarkeit in Einklang bringen.

Jede Entscheidung wird mit Blick auf die nachgelagerte Produktion und den praktischen Einsatz getroffen.

Prototyping

Beim Prototyping geht es darum, schnell zu lernen. Wir erstellen Funktionsmuster und Proof-of-Concepts, um Annahmen zu testen, Optionen zu vergleichen und kritische Parameter zu validieren.

Diese praktische Phase reduziert die Unsicherheit, bevor Sie sich auf das endgültige Design oder die Produktion festlegen.

Fertigung

Die Fertigung ist der Ort, an dem Zuverlässigkeit bewiesen wird. In unseren europäischen Produktionsstätten fertigen wir sowohl Kleinserien als auch Serien mit voller Kontrolle über kritische Prozesse wie Druck, Montage und Präzisionsschnitt.

So können wir eine gleichbleibende Qualität liefern und gleichzeitig Kosten, Erträge und Vorlaufzeiten kontrollieren.
